Sistemas de Luces para Modelos a Escala

Información General 1

Elija su Sistema de Luces. 3

Conjuntos para Maquetas a Escala. 4

Afterburner 5

Beacon Mini (Luces Anticolisión) 6

Emisor Lumiled Luxeon 1W.. 9

SMT Powerled. 9

Lámpara frontal con lente y disipador9

Ensamblajes para puntas de ala10

Ensamblajes en Gota de Agua10

Burbujas. 11

Radiadores / Placas de montaje. 11

Información General

Si ha decidido equipara su avión o helicóptero con un sistema de luces “a escala”, le recomendamos que consulte la siguiente información en primer lugar:

Legislación aeronáutica (determinan la posición y tipo de luces de forma genérica)
La documentación original de su modelo para el posicionamiento especial de las luces en el mismo

Primero de todo: Cada modelo es diferente. Sin una Buena Fuente de información sobre el tipo y posición de las luces en su modelo, solo podrá elucubrar sobre lo que necesita. Tome los siguientes puntos como una guía aproximada:

1. Luces de Posición:

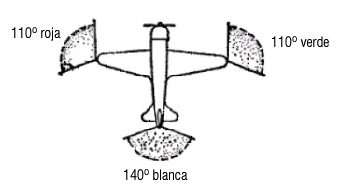

Conforme a la regulación vigente, las aviones deben estar equipados con la luces de posición que se muestran en el gráfico de arriba.

Las luces de posición pueden ser luces permanentes o estroboscópicas. Sin son estroboscópicas, se debe equipar el avión con las siguientes luces adicionales:

Una luz roja en la cola, parpadeando en la pausa de la luz blanca.
Una luz blanca en cada extremo del ala, parpadeando en la pausa de la luz roja/verde respectiva.

Hay reglas especiales para Hidroplanos, demasiado complicadas para esta pequeña guía.

2. Luces Anticolisión (beacon)

Aviones y helicópteros está equipados con luces anticolisión estroboscópicas. Los beacon deben visualizarse desde todas direcciones y entre 30º y -30ª respecto a la horizontal de vuelo. No deben interferir con la visualización de las luces de posición.

Normalmente en los aviones reales estarán equipados con beacon blancos cerca de la luz de posición y beacon rojos sobre o debajo del fuselaje.

3. Luces de Aterrizaje

No hay una regla general para las luces de aterrizaje. La información la obtendrá de la documentación de escala de su modelo y de las fotos del mismo. En la mayor parte de los casos, las luces de aterrizaje están situadas en alguno de estos sitios:

En el borde de ataque del ala
En los tanques auxiliares
En la carena
En el tren de aterrizaje retráctil
En casos especiales, están ocultas y salen del fuselaje/alas en el aterrizaje o despegue

Nuestros sistemas de luces a escala están diseñados para crear luces que cumplan con los requerimientos de la documentación a escala. Tenemos distintos productos que se podrán combinar para tener una solución completa de luces.

Elija su Sistema de Luces

Como hemos mencionado antes, debe consultar su documentación de escala y las fotos de su avión antes de decidir el sistema de luces que necesita. Si tiene toda la información, puede consultar la tabla siguiente para elegir el producto adecuado. En caso de que necesite más información puede contactar con nosotros.

	Beacon Mini	Beacon EVO	Rot. Beacon	Headlight. EVO	Multilight mini
Funciones
- Luces anticolisión (Beacon)	X	X			X
- Luces rotativas (rot. Beacon)			X
- Luces de Posición		X		X	X
- Luces de Aterrizaje		X ⁵⁾		X	X
Funciones controlables RC	X	X	X	X	X
LEDs / Lamparas
- LED ultra brillante/powerled	X	X
- SMT LED (Flashled)	X	X	incluido	X	X
- emisor Lumiled de 1W	X	X		X	X
- emisor Lumiled de 3W				X ^{1) 2)}	X ^{1) 3)}

Características especiales
- Alimentación externa		X	X	X	X ⁴⁾
- voltaje 4,8-6V	X				X
- voltaje 4,8-8,4V		X	X	X
- Canales de control RC	1	1	1	1	1-2
-Canales de conmutación					1

NOTAS

Utilizando varias salidas en paralelo. Menos lámparas por modulo electrónico
Únicamente es posible 1 emisor Lumiled de 3W por modulo
Con modulo de expansión adicional, se vende por separado
Alimentación externa estándar, puedes ser usado con un sistema de doble alimentación apropiado
Posible pero no recomendado

Recomendaciones Generales:

Si únicamente quiere luces parpadeantes (beacon), elija el Beacon Mini o el Beacon EVO
Para luces beacon y de posición, escoja el Beacon Mini o el Multilight si necesita un gran número de luces o mayor potencia
Luces de posición pueden ser configuradas fácilmente con el módulo Headlight EVO
Luces de aterrizaje se pueden configurar con el módulo Headlight EVO, Multilight y Beacon EVO (no recomendado)
Si necesita una solución completa y versátil elija el módulo Multilight

Conjuntos para Maquetas a Escala

Para propósito general como para modelos a escala. Se suministran completes con todas las piezas recomendadas, cables y componentes especiales.

Propósito general

*Artículo*	*Descripción/Contenido*	*PVP (€)*

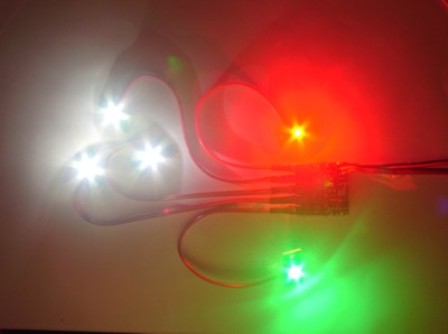

Bevo-E5	Beacon EVO con 5 emisores Luxeon : 3x blancos, 1x rojo, 1x verde, componentes para montaje … para luces de posición a escala y beacon	€ 114,00
BMLE	Beacon mini con 3 emisores Luxeon , Color: (blanco, rojo y verde), otras combinaciones bajo pedido	€ 59,00
MLM-Set6	Multilight mini con 6 emisores Luxeon para luces a de posición a escala y beacons. Opcionalmente: dos luces de aterrizaje	€ 159,00

Escala

*Articulo*	*Descripción/contenido*	*PVP (€)*
Bevo-RB55 Bevo-RB36	Conjunto de escala para PPL o motoveleros, incluye pieza especial para las puntas de ala (ver página 8 para seleccionar el modelo) y emisor Luxeon adicional para la cola.	€ 139,00
MLM-RB55 MLM-RB36	Conjunto de escala para PPL o motoveleros, incluye pieza especial para las puntas de ala (ver página 8 para seleccionar el modelo) y 2 emisores Luxeon adicionales para la cola. Opcionalmente: hasta dos lámparas de.	€ 189,00
Bevo-CS	„Cirrus-Set“ Conjunto de escala para motoveleros, incluye pieza especial para las puntas de ala más un conjunto de luz de aterrizaje.	€ 159,00
MLM-PC21	Conjunto a escala para la Pilatus PC-21 y similares, con tres lámparas de aterrizaje (2x Taxi, 1x aterrizaje), beacon especial trasero, conjuntos para fuselaje y alas (luces de posición). Para escala 1:4 y 1:5	€ 270,00
BS-Hawk	Conjunto a escala para el “BAE Hawk” y modelos similares, consiste en un juego complete de luces de posición y beacons más luz de aterrizaje y electrónica de control.	€ 179,00
MLM-Wilga	Conjunto a escala para la PZL-104 Wilga, todas las escalas Multilight mini Una luz de aterrizaje (ala izquierda) Dos conjuntos para extremos de alas Beacon rojo para la deriva Conjunto especial para luz de posición en la cola	€ 229,00

Afterburner

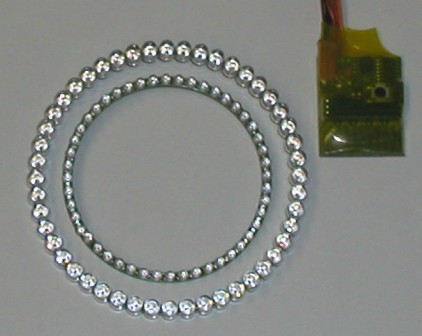

Idea... loca, pero de gran efecto. El Afterburner es el sistema de luces para los pilotos de jet que realmente quieren ver el empuje de sus turbinas. Visible desde detrás como en los jets reales, cientos de metros de visibilidad.

Datos técnicos:

Utilizar una batería lipo de 2S o la alimentación de la ECU
Consumo por anillo de 1,2A

Tamaños disponibles:

Afterburner para “tail pipe” estándar (96mm diam. interior, 106mm diam. Exterior, LED de 5mm , 30º de ángulo visual)
Afterburner para “tail pipe” grande (106mm diam. interior, 116mm diam. exterior, LED de 5mm , 30º grados de ángulo visual)
Afterburner para salidas dobles (79mm diam. interior, 89mm diam. Exterior, LED de 5mm, 30º grados de ángulo visual)

Conjutos:

*Artículo*	*Descripción/Contenido*	*PVP (€)*
Aft97E	Afterburner 96mm con centralita	€ 148,00
Aft97R	Afterburner 96mm sin centralita	€ 99,00
Aft80E5	Afterburner 80mm con centralita	€ 148,00
Aft80R5	Afterburner 80mm sin centralita	€ 99,00
Aft106E	Afterburner 106mm con centralita (60 LEDs)	€ 178,00
Aft106R	Afterburner 106mm sin centralita (60 LEDs)	€ 129,00

Máximo dos anillos por centralita
Otros tamaños de Afterburner consultar.

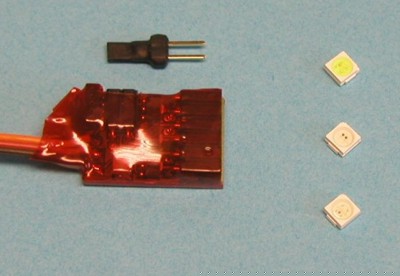

Beacon Mini (Luces Anticolisión)

Solución pequeña y ligera pero muy potente (20x16x4mm y <5gr de peso!). Se pueden conectar a este módulo LEDs ultrabrillantes, LEDS SMT o emisores Lumiled Luxeon. El Beacon Mini proporciona tres salida con un máximo de corriente de 0,5ª en modo flash (parpadeo).

Elija la versión con emisores Luxeon para un máximo de luminosidad en su modelo. El ángulo de visibilidad es de 140º. Verá la luz a pleno día a una distancia de 100 a 200m.

Para modelos pequeños y ligeros utilice la versión con LED SMT. Estos LED pueden ser usados en aviones realmente pequeños, la intensidad de la luz es de aproximadamente ¼ de un emisor Luxeon pero el ángulo de visión es casi el mismo (120º). Esta solución está especialmente indicada para modelos indoor.

La versión con LEDs ultra brillantes está disponible, pero no se recomienda a causa de su pequeño ángulo de visión. En este modulo se pueden programar 8 formas diferentes de parpadeo. El sistema puede ser controlado desde la radio para activar o desactivar las luces.

Conjuntos:

Artículo	Contenido/Descripción	PVP (€)
BMLD	Conjunto Beacon Mini con tres LEDs ultra brillantes. Colores: rojo, verde y blanco, escoja su combinación.	€ 25,00
BMLF	Conjunto Beacon Mini con tres LEDs SMT. Colores: rojo, verde y blanco, escoja su combinación.	€ 44,00
BMLE	Conjunto Beacon Mini con tres emisores Luxeon. Colores: rojo, verde y blanco, escoja su combinación.	€ 59,00

Beacon Rotativo

El Beacon Rotativo simula una luz rotativa. Este tipo de luces se puede encontrar en helicópteros y otros modelos especiales.

Características:

Uso con o sin control RC.
Uso con o sin una batería adicional.
Unidad Optoelectrónica cuando se usa con una bacteria externa.
Hasta tres luces rotativas por centralita.

Suministramos el producto completo con una luz rotativa blanca o roja.

Artículo

Descripción/Contenido

PVP(€)

BevoR

Conjunto Rotating Beacon EVO listo con cable y luz rotativa montada. Colores: Rojo y Blanco, elija su opción.

€ 89,00

€ 56,07

Beacon EVO

Beacon EVO el la solución para sistemas de luces de posición y anticolisión en un módulo. Ambas funciones pueden ser controladas desde el equipo de radio (un canal con interruptor de tres posiciones).

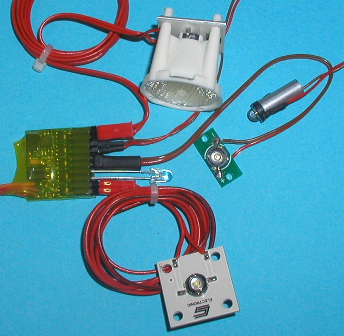

En la foto puede observar los diferentes tipos de luces que se pueden conectar.

Características:

12 Programas para diferentes propósitos.
Uso con o sin control RC.
Fácil de programar con el equipo de radio.
Uso con o sin batería externa.
Solución ligera y de reducidas dimensiones (15g)

Para su conveniencia tenemos disponibles conjuntos con emisores Luxeon montados y listos para su uso. Estos conjuntos incluyen todo lo necesario para su uso.

*Artículo*	*Descripción/Contenido*	*PVP (€)*
Bevo3	Conjunto Beacon EVO con tres emisores Luxeon, colores: rojo, verde y blanco, escoja su combinación.	€ 88,00
Bevo5	Conjunto Beacon EVO con cinco emisores Luxeon, colores: rojo, verde y blanco, escoja su combinación.	€ 114,00
BevoR	Conjunto Rotating Beacon EVO con una luz rotativa, colores: rojo o blanco, escoja su combinación.	€ 89,00
Bevo	Módulo Beacon EVO sin luces	€ 49,00

Headlight EVO

Para modelos de gran escala, jets, helicópteros o para cualquier modelo que necesites gran cantidad de luz. Headlight EVO permite la conexión de hasta tres emisores Luxeon de 1W. Otros tipos de luces como estroboscópicos también pueden ser conectadas. La intensidad de luz puede ser controlada vía RC de forma programable.

Utilizable con o sin control RC
Utilizable con o sin batería externa
Las lámparas tienen una lente de 17, 22 o 31mm y un ángulo de visión entre 30 y 45 grados. Disponible lámpara con lente de 50mm y 3 x Luxeon de 1W (conectable 1 por centralita)

*Artículo*	*Descripción/Contenido*	*PVP(€)*
SV3	Módulo Headlight EVO con una lámpara de 1W (17, 22 o 31mm). Añadir 10€ para lámpara de 3W	€ 69,00
Lev3	Lámpara adicional de 1W (17, 22 o 31mm). Añadir 10€para lámpara de 3W	€ 34,89
Lev3-50	Lámpara adicional con 3 Luxeon de 1W, diámetro: 50mm	€ 74,89

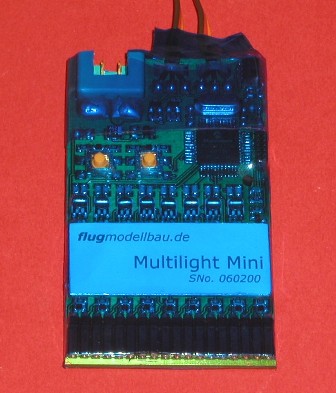

Multilight mini

Utilice este modulo de iluminación para disponener de una solución completa. Hasra 8 emisores Luxeon y un canal conmutable de 5 Amp. Se pueden conectar más luces con módulos de ampliación disponibles.

Características:

Programas de iluminación flexible y controlable.
Utilización con o sin control RC (1 ó 2 canales)
Se pueden utilizar todas las luces incluidas en este catálogo
Número de luces de aterrizaje, de posición o estroboscópicas pueden ser seleccionadas por programa.

*Artículo*	*Descripción*	*PVP(€)*
Mlo	Módulo Multilight Mini complete sin luces	€ 96,00

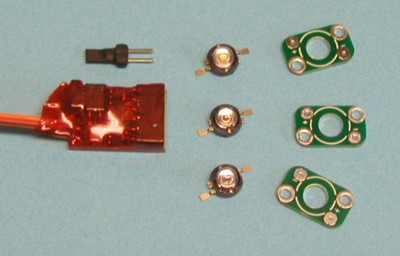

Emisor Lumiled Luxeon 1W

Seleccionados del tipo más brillante. Utilice un disipador adecuado para las luces permanentemente encendidas (luces de posición fijas)

*Artículo*	*Descripción*	*PVP(€)*
LEws	Emisor Luxeon de 1W, color blanco	€ 11,90
LErt	Emisor Luxeon de 1W, color rojo	€ 11,90
LEgn	Emisor Luxeon de 1W, color verde	€ 11,90

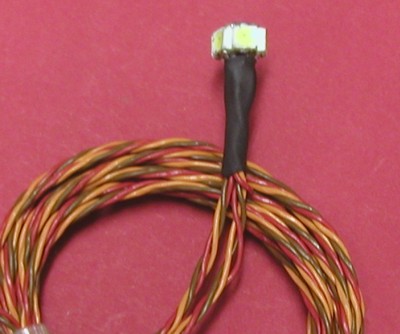

SMT Powerled

Utilícelos cuando no tiene espacio para instalar un emisor Luxeon. 1/4^th del brillo de un Luxeon pero muy pequeño

*Artículo*	*Descripción*	*PVP(€)*
LEFws	SMT LED 5x5mm, 7-8 Lumen, 120°, 3,6V, 60-80mA, color blanco	€ 6,95
LEFrt	SMT LED 5x5mm, 7-8 Lumen, 120°, 2,65V, 140m, color rojo	€ 6,95
LEFgn	SMT LED 5x5mm, 7-8 Lumen, 120°, 3,2V, 60-80mA, color verde	€ 6,95

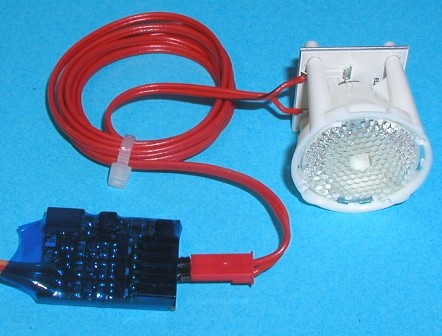

Lámpara frontal con lente y disipador

Todos los módulos está prefabricados y se suministran con el cable. Están disponible en opción en 3W, excepto para el Lev3-6x6.

*Artículo*	*Descripción*	*PVP(€)*
Lev3-6x6	Nuevo: 1W SMT LED de alta potencia lente de 11mm o 18mm, montado en disipador.	€ 29,90
Lev3-19	Diámetro 17-19mm	€ 29,90
Lev3-22	Diámetro 22-24mm	€ 29,90
Lev3-31	Diámetro 31mm	€ 29,90
Lev3-50	Diámetro 50mm (tres emisores Luxeon, disipador + placa de montaje)	€ 64,90

Ensamblajes para puntas de ala

Conjuntos a escala para aviones y motoveleros. Dos tamaños para escalas diferentes.

Equipados con emisor Luxeon. Se entregan premontados con el cableado conectado, la burbuja y el soporte, el disipador debe ser integrado en la punta del ala.

*Artículo*	*Descripción*	*PVP(€)*
RBL25	Longitud 25mm – adecuado para escalas 1/6 y 1/5	€ 69,00
RBL33	Longitud 33mm – adecuado para escalas 1/4 y 1/3	€ 69,00

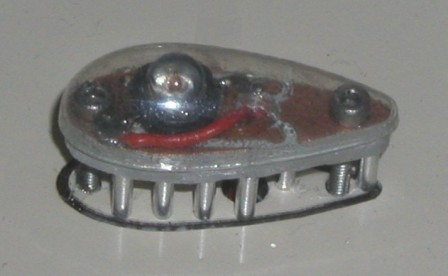

Ensamblajes en gota de agua

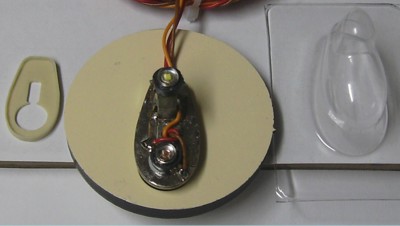

El ensamblaje en gota de agua está disponible en tres tamaños y cuatro configuraciones. El mayor contiene dos lumileds. El ensamblaje es completo con lumiled. Se suministra en parejas (rojo y verde).

El conjunto se entrega complete con lumiled, disipador, soporte, cableado (2m) y burbuja.

*Artículo*	*Descripción*	*PVP (€)*
RBT25x10	Luces de posición, 1x rojo / 1x verde, longitud 25mm, anchura: 10mm	€ 49,00
RBT30x12	Luces de posición, 1x rojo / 1x verde, longitud 30mm, anchura: 12mm	€ 49,00
RBT40x16	Luces de posición, 1x rojo / 1x verde, longitud 40mm, anchura: 16mm	€ 49,00
RBT40x162L	Luces de posición y estroboscópicos, 1x rojo/blanco / 1x verde/blanco, longitud 40mm, anchura: 16mm	€ 69,00

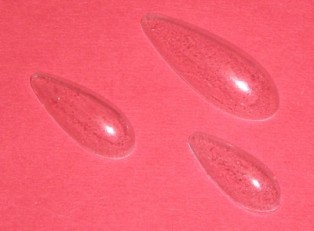

Burbujas

De diferentes formas y tamaños, moldeadas en policarbonato. Semi esféricas, ovaladas y en gota de agua.

*Artículo*	*Descripción*	*PVP (€)*
LAR10	Semi esférica, diámetro: 10mm	€ 0,23
LAR15	Semi esférica, diámetro: 15mm	€ 0,41
LAR20	Semi esférica, diámetro: 20mm	€ 0,52
LAR25	Semi esférica, diámetro: 25mm	€ 0,70
LAR30	Semi esférica, diámetro: 30mm	€ 1,04
LAe25x16	Elíptica, dimensiones: 25x16mm	€ 0,46
LAe30x20	Elíptica, dimensiones: 30x20mm	€ 0,64
LAR42x28	Elíptica, dimensiones: 42x28mm	€ 0,93
LASort	Conjunto de burbujas: - Semiesféricas, dos por tamaño - Elípticas, tres por tamaño	€ 10,00
LAT25x10	Gota de agua, dimensiones: 25x10mm	€ 1,00
LAT30x12	Gota de agua, dimensiones: 30x12mm	€ 1,20
LAT40x16	Gota de agua, dimensiones: 40x16mm	€ 1,50
LATSort	Conjunto de burbujas gota de agua, dos por tamaño	€ 6,90

Radiadores / Placas de montaje

*Artículo*	*Descripción*	*PVP (€)*
LEM	Placa de montaje para emisor Luxeon 18x10mm	€ 1,00
LEK	Radiador para emisor Luxeon de 1W 25x25x1,5mm	€ 4,64
LEKr	Tubo disipador, dimensiones: 7mm diam. x 30mm long. Se fija al emisor Luxeon con pegamento termoconductor	€ 0,90
LEKrs	Tubo disipador, edición especial con ranuras para el cableado	€ 2,50
LEW	Pegamento termoconductor, para fijar el emisor Luxeon al disipador	€ 2,90
