KATANA S 33%

CD-Montaje (53 MB) (fichero empaquetado tipo "rar")


Estamos encantados de presentarles nuestro nuevo modelo de la serie Katana S diseñado por Sebastiano Silvestri (It). Hemos incluido todo nuestro saber hacer y la misma tecnología de su hermano mayor, el Katana S 39%, no podemos negar su parecido, esto no es extraño, cuando hemos utilizado los mismos datos de diseño para su desarrollo y fabricación, simplemente aplicando un ajuste de escala. Los moldes han sido producidos en equipos de tallado 3D, no hay nada mas exacto para producir estas piezas.

Puedes comprobar la precisión del trabajo realizado en este Kit. El acceso excepcional a todos los componentes del fuselaje, gracias a su gran estructura de cabina desmontable. Su gran rigidez y robustez. Y por último pero no por ello lo menos importante, sus excelentes cualidades de vuelo para acrobacia 3D y acrobacia en general.

Y que es lo que puedes encontrar en este Kit ?

  • Primero de todo la bayoneta central de carbono, integral con el larguero principal, que proporciona una excepcional rigidez y robustez a las alas.
  • Acuerdo especial en la raíz de las alas para resolver problemas de tensiones desfavorables en el punto donde las alas se unen al fuselaje. Fenómeno de especial importancia debido a las vibraciones transmitidas por el motor en funcionamiento.
  • La parallamas y las cuadernas están firmemente embutidas en el fuselaje. Su distribución permite una gran flexibilidad en la colocación del equipo de radio.
  • Extremadamente sencilla instalación de los servos de alerones y elevadores.



Características Técnicas:
Envergadura - 2,60 m
Longitud - 2,37 m
Peso del Kit - 7,5 kg
Peso total aproximado del modelo - 12-13 kg

Componentes del Kit estándar:

Piezas de composite: El fuselaje. Estructura de la cabina, incluyendo la cabina en carbono plata, carena de motor, deriva. estabilizadores, alas, tren de aterrizaje y carena de ruedas..

Todas las estructuras y cuadernas están embebidas y pegadas en la pieza correspondiente.

Accesorios Incluidos: Todos los tornillos y tuercas básicos, ruedas ultra ligeras, incluyendo los ejes, piezas en CNC para el sistema de anclaje de cabina y sistema de mandos de alas, estabilizadores y deriva.

Se incluye un CD con un juego completo de fotografías de detalle y una Guía de Montaje del Modelo.

Descripción de las partes individuales del modelo:

  1. Fuselaje en sándwich ensamblado al vacío con todas las estructuras y cuadernas embebidas, incluso la estructura de carbono que proporciona rigidez el hueco de la cabina.
  2. Alas en sándwich ensambladas al vacío con el larguero principal/bayoneta integrado en carbono, el cual proporciona una gran rigidez y durabilidad a las alas. Se ha diseñado el ala para la instalación de dos servos, cada hueco de servo se ha rigidizado con media costilla extra para prevenir la torsión en el interior del ala cuando operan los servos, eliminando problemas de inexactitud y acoplamiento de los servos.
  3. Estabilizadores en sándwich ensamblados al vacío, las partes móviles sobre bisagras integradas de alta rigidez. Los huecos para los servos (1 en cada superficie) están diseñados al igual que en las alas. Para unir los dos elevadores, se usan dos bayonetas de duraluminio de 10mm de diámetro.
  4. Deriva en sándwich ensamblada al vacío, el abisagrado es idéntico al de los estabilizadores. Importante - la deriva es desmontable mediante un eje fácilmente extraible desde la parte superior. CON LA DERIVA DESMONTADA, SE REDUCE CONSIDERABLEMENTE LA LONGITUD DEL FUSELAJE, LO QUE RESULTA EXTREMADAMENTE CONVENIENTE PARA EL TRANSPORTE:

    Longitud del fuselaje con deriva y cono - 2515 mm
    Longitud del fuselaje sin deriva y con cono - 2255 mm
    Longitud del fuselaje sin deriva y sin cono - 2110 mm

  5. La estructura de la cabina esta realizada en sándwich al vacío, con las siguientes alternativas:
    • Fibra Plata - incluido en el kit como estándar. Esta cabina esta laminada directamente en la estructura, por lo que es muy compacta y ligera.
    • Negro Carbono -Disponible como extra. Esta cabina esta laminada directamente en la estructura, por lo que es muy compacta y ligera.
    • Transparente - disponible como opción extra. Esta cabina podrá ser pegada a la estructura por nosotros y la recibirás lista para usar!
    El sistema para sujetarla al fuselaje es muy simple y utiliza una serie de piezas de anclaje cortadas con CNC que se suministran y unos tornillos de M4. Ver foto.
  6. Carena de Motor en laminado de fibra que puede ser sujetada al fuselaje por medio de 6 tornillos. Podrás instalar fácilmente un motor de gasolina mono/bicilindrico de 80 a 120cc.
  7. Tren de aterrizaje y carena de ruedas en composite, en forma aerodinámica, respetando al máximo la limpieza aerodinámica del modelo (pequeña resistencia al avance).
  8. Cono de fibra con soporte en aluminio. El cono se sujeta al motor por medio de un tornillo central. Se dispone de alternaticas con tornillos laterales en fibra plata y carbono.

Y por último - Estas interesado en saber cuanto trabajo vas a tener para terminar tu modelo? Aproximadamente 50 a 60 horas de trabajo para un aeromodelista experimentado.

El Kit se suministra en dos acabados diferentes:

BASE - es una versión en dos colores del modelo. Te ofrecemos pintarlo en cualquier color de la escala RAL y con colores diferentes para la parte superior e inferior (alas y derivas). Este acabado es conveniente para quien le guste pintar su modelo conforme a su imaginación. Podrás utilizar pintura acrílica (dos componentes para coche) o decoraciones en vinilo.



Podrás comprarnos como opción un juego de adhesivos (vinilo) con el diseño original SEBA. Es una solución sencilla con un resultado muy atractivo.

Decorado - hemos preparado 5 diseños originales que se aerografían directamente sobre los moldes. Solamente depende de tus preferencias y gustos elegir uno de ellos.

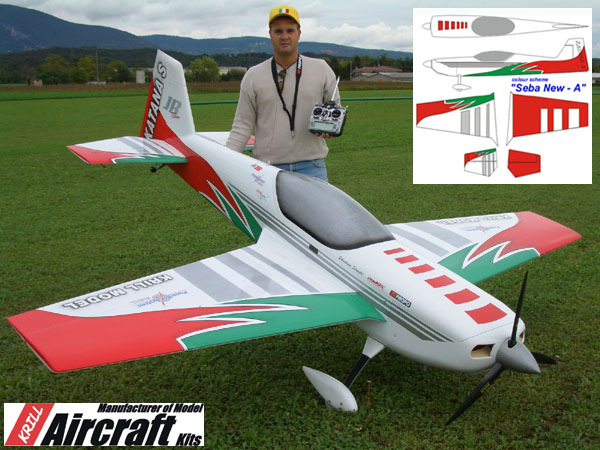

"SEBA NEW " : El nuevo diseño de Sebastiano Silvestri. En Rojo/Verde o en Rojo/Azul

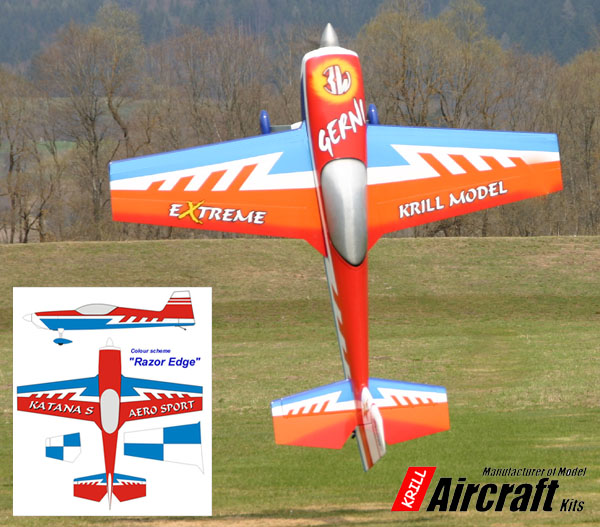

"RAZOR EDGE " : Para aquellos que les guste algo especial.

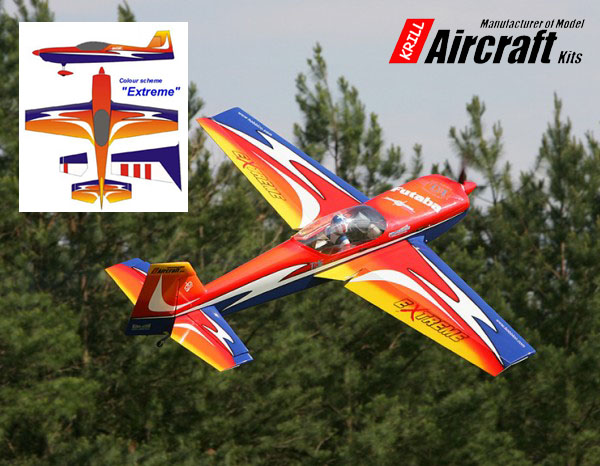

"EXTREME" - expresivo !

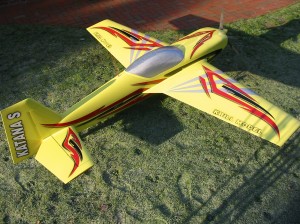

"TATOO" - muy deportivo y original.

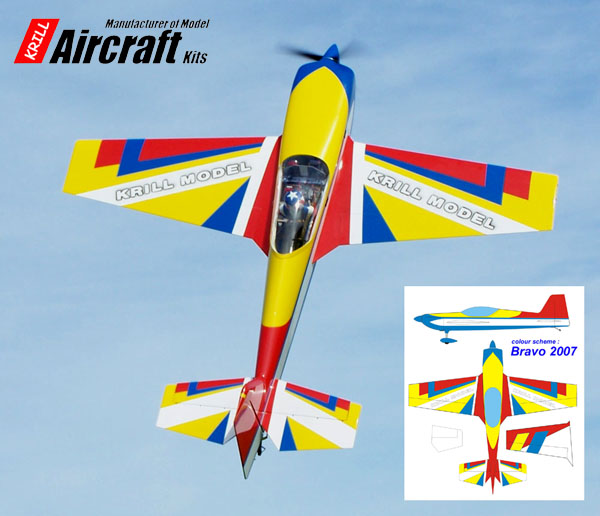

"BRAVO"

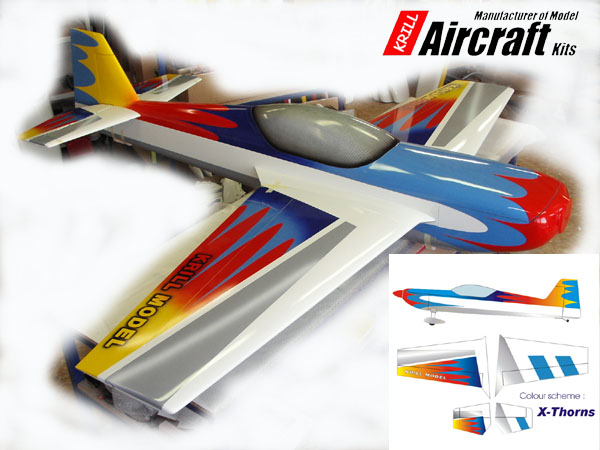

"X-THORN"


Katana S 33%
Precio
BASE (Amarillo/Rojo)
1,374 €
BASE ( 2 colores a elegir)
1,399 €
SEBA NEW, RAZOR EDGE
1,542 €
EXTREME, TATOO, BRAVO,
X-THORN
1,542 €

NOTA: Es este precio no está incluido el transporte, que se cotizará por su coste puerta a puerta desde la fábrica de Krill model hasta el destino del cliente.

Información Comercial

Aquí tu podrás descargar tu formulario de pedido para el Katana 33%. También podrás encontrar los accesorios adicionales que ofrecemos para este modelo.

Los accesorios consisten en:
  • Separadores de aluminio para los distinto modelos de motor recomendados.
  • Soportes para los sistemas de escape
  • Set de bolsas de transporte para alas, estabilizadores y deriva, cosidas profesionalmente. Para el cuidado durante el transporte y almacenamiento de tu modelo.

Como realizamos el transporte
El envió se asegura por el 100% de su valor. Por favor indica correctamente tu dirección y teléfono de contacto para evitar problemas en la entrega.

Empaquetado - el modelo se empaqueta en un caja doble de cartón de las siguientes dimensiones:

1. fuselaje 1,95 x 0,35 x 0,45 m
2. Alas 1,53 x 0,85 x 0,13 m
Peso total de las cajas 17 kg
